實驗建筑內各種共用設施管道很多，在一般小型實驗室內常見的管道有水管、風管、電線管和煤氣管，在大型實驗室或特殊實驗室內還有壓縮空氣、蒸汽、氫氣、氧氣、真空、蒸餾水、空調、電信網絡等管道。工程管網的布置原則是既要保證使用安全，方便安裝、檢修、改裝和增添，又要盡量使各種管線短捷、經濟合理和整潔美觀。

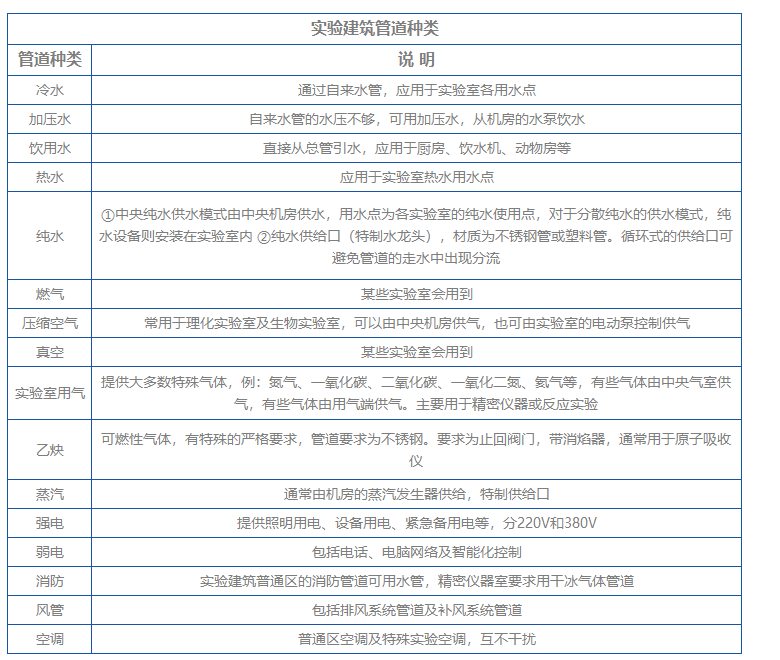

一、實驗室建筑常見的管道種類
二、管道系統的布置方式
各種管網都是由總管、干管和支管三部分組成?？偣苁侵笍氖彝夤芫W(wǎng)到實驗室內的管道，干管是指從總管分送到各單元的管道，支管是指從干管連接到實驗臺和實驗設備的管道，各種管道一般總是以水平和垂直兩種方式布置。
1.總管管井垂直模式
在建筑物的一端或中間設置管井，總管在管井內垂直布置，在各層由總管分出水平干管，水平干管由一端通到另一端。電話、給水、煤氣、空調風機盤管用的供水及回水管等由總管供給，各層的干管在走廊吊平頂上敷設，接到各房間使用。對于普通實驗樓改造或低層實驗樓，建議采用該模式。
2.總管技術層水平模式
在實驗建筑內設置技術層，水平總管敷設在技術層內，也可設在底層或頂層，總管水平布置，干管垂直布置。設置技術層對管道系統的維護非常方便，但在建筑方面的前期投資會相對大。對于新建的高層實驗樓，建議采用該模式。
3.支管向下供給模式
支管通過服務柱或柔性供給系統模塊從上面給實驗室提供服務管道系統，可實現最大的靈活性，避免地上設置供給系統而影響未來發展改造的需要。采用該模式一般要求水柜設在邊臺而不在中央臺，實驗臺采用靈活式方便移動的標準尺寸實驗臺，與上面的供給系統模塊配套使用，標準尺寸實驗臺能保證根據新需求隨意拼接成標準中央臺或邊臺。該模式適用與科研單位、孵化樓、企業等未來需要不斷發展壯大的機構。也是國際上最新的供給模式。
4.支管向上供給模式
支管沿樓板布置，如果實驗臺采用島式布置，支管一般沿樓板下面敷設，有的支管穿過樓板，向上接到實驗臺。如果實驗臺的一面靠墻，那么從干管引出的支管可沿墻敷設到實驗臺。對于沿墻敷設的水平支管，可采用實驗臺把支管隱蔽起來。該模式適合傳統的實驗室，由于所有的管道已在地上固定，未來不能隨意改動。
三、管道系統設計的考慮因素
天元世紀學合理的管道系統設計，可以最低的成本實現最佳的功能與效果。
1.管道系統的布置方式
合理布置垂直輸送、水平輸送、排放管道和管井的位置，將樓層高降到最低，盡量減少輸送和排放管道的交叉次數，降低建筑投資成本。
2.管道系統的維護問題
必須預留維修的空間，方便維修管道系統的控制閥門和斷路器等關鍵部件。
3.管道系統未來的改變
必須預留空間和通道以允許對公用服務設施進行改變和增加，適應未來發展的需要。
4.管道系統的效率
盡量使各種管線短捷、經濟合理，提升效率，降低運行費用與管道系統的投資費用。
5.建筑的形象設計
管道系統的設計直接影響建筑物的高度和體量，可采用實驗室模塊分散式管井，也可采用集中式大型管井，必須結合建筑物的總體形象與實驗樓的實際需要，采用美觀高效的管道系統。
